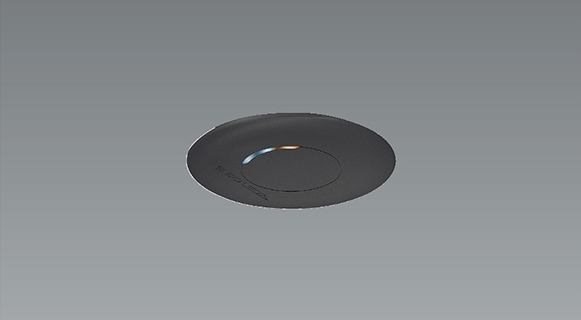

FX441BB画像
Smart LEDZ Fit/FitPlus/Base/Lite適合 PWM信号ユニット

FX441BB

¥34,700 (税別)

【基本仕様】
開口寸法 Φ75 mm
埋込深さ 72 mm
重量 0.2 kg
【施工・機能】
その他仕様 本体:樹脂(黒艶消)
定格電圧:AC100V-242V
埋込穴:φ75
無線モジュール内蔵
断熱施工不可
PWM信号出力 PWM調光信号出力線
(CPEV-1P/0.9)は総配線長100m以内
本ユニット1台あたりPWM照明器具50台まで接続可能
断熱施工 断熱施工不可
注意事項 ※24時間電源供給を行ってください。
※メッシュ通信にて通信を行うため、見通し距離25m以内に
 システムに含まれるデバイスを最低1台設置してください。
 見通しがきくデバイスが多いほど通信精度が向上します。
※分電盤の中に設置しないでください。
※調光範囲はPWM照明器具の調光範囲に依存します。
ダウンロード
画像 姿図(dxf) 仕様図 取説

[FX441BB.jpg]をダウンロードします
FX441BB-K
仕様図[FX441BB-K.pdf]をダウンロードします
FX441BB-T
表示 取説[FX441BB-T.pdf]をダウンロードします
影絵 rfaファイル 配光 備考
FX441BB_size.jpg_size.jpg [FX441BB_size.jpg]をダウンロードします
rfaファイル[FX441BB.rfa]をダウンロードします

消費電力 VA 器具光束 角度 調光 Ra 色温度 備考
100V時:5.5 W
200V時:5.5 W
100V時:---
200V時:---

3PWM
K 登録日:2025/09/02
