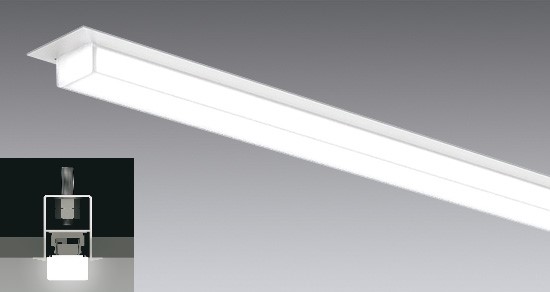

ERK9714W_SAD420XA画像
カタログ掲載ページ
LEDZ Pro.7 P.163
 デザインベースライト L:1200 半埋込タイプ 連結端用

ERK9714W_SAD420XA

￥35,800 (税別)

明るさタイプ リニア32 40Wタイプ専用ユニット
L:1200タイプ
色温度 調色12000K-1800K相当
1/2照度角 71x62 °
バックウォッシュ配光
消費電力 23.1 W(※1)
定格光束 3120 lm(※1)
固有エネルギー
消費効率		 135.0(※1)
調光 無線調光
調光範囲 1-100 %
(※1)5000K 昼白色 時
【基本仕様】
開口寸法 □45x1210 mm
埋込深さ 48 mm
寸法 幅：62 長さ：1216 高さ：66 (mm)
重量 1.5 kg ( ユニット込)
定格寿命 40000h (光束維持率 85%)
電圧範囲 100-242V
演色性 Ra 92
【施工・機能】
その他仕様 本体：アルミ（白）
ユニット別売
給電コネクター別売：RK-581N/RK-566N
後継品を見る 代替品を探す My品番リストに登録する 照度計算をする
ダウンロード
画像 姿図(dxf) 仕様図 取説

[ERK9714W_SAD420XA.jpg]をダウンロードします
DXF 姿図[ERK9714W_SAD420XA.dxf]をダウンロードします
DWG 姿図[ERK9714W_SAD420XA.dwg]をダウンロードします 		ERK9714W-K

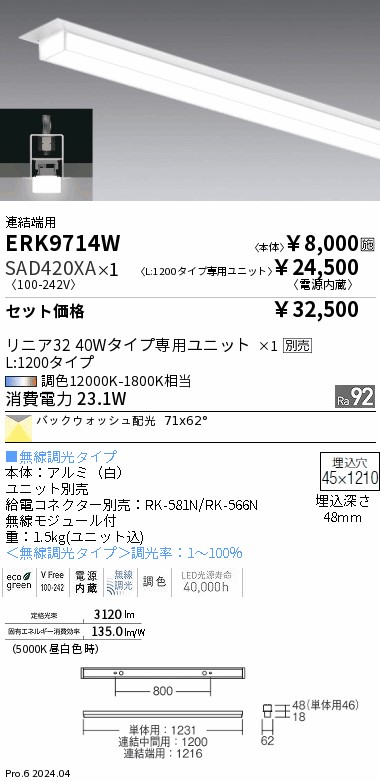

仕様図[ERK9714W-K.pdf]をダウンロードします
 ERK9714W-T
表示 取説[ERK9714W-T.pdf]をダウンロードします
影絵 rfaﾌｧｲﾙ 配光 備考

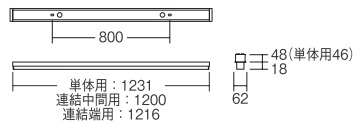

ERK9714W_SAD420XA_size.jpg_size.jpg [ERK9714W_SAD420XA_size.jpg]をダウンロードします
rfaﾌｧｲﾙ[ERK9714W_SAD420XA.rfa]をダウンロードします
 取付可能オプション

【適合ランプ・ユニット 一覧】
ランプ品番 価格(税抜) 消費電力 VA 器具光束 角度 調光 Ra 色温度 備考
SAD420XA ￥27,000 100V時：23.3 W
200V時：23.1 W 		100V時：23.4 VA
200V時：23.8 VA 		3120 lm
バックウォッシュ配光 71x62
2無線調光
 92 12000-1800K 登録日：2024/05/25
