他の製品を 品番から探す 条件から探す
ERD9812W_FX433N画像

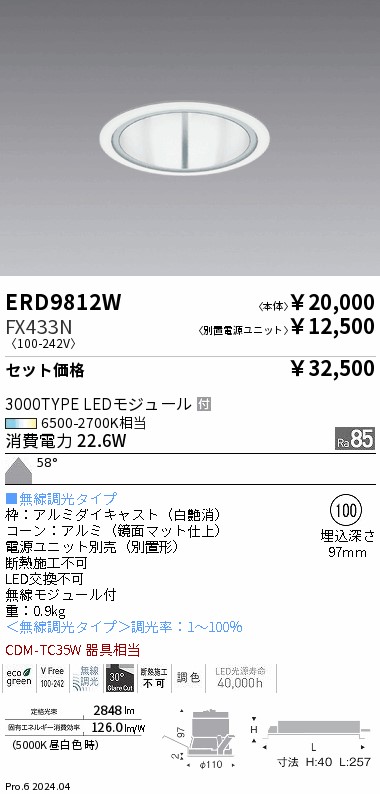

カタログ掲載ページ
LEDZ Pro.7 P.226

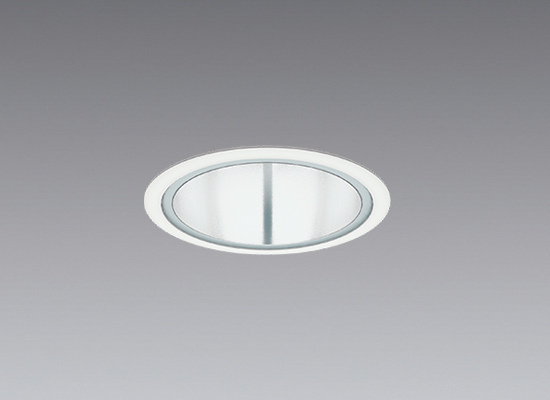

 ベースダウンライト Φ100

ERD9812W_FX433N

￥36,000 (税別)

明るさタイプ 3000TYPE LEDモジュール
色温度 6500-2700K相当
1/2照度角 58 °
消費電力 22.6 W(※1)
定格光束 2848 lm(※1)
固有エネルギー
消費効率		 126.0(※1)
調光 無線調光
調光範囲 1-100 %
(※1)5000K 昼白色 時
【基本仕様】
開口寸法 Φ100 mm
埋込深さ 97 mm
寸法 径：Φ110 (mm)
重量 0.9 kg
定格寿命 40000h (光束維持率 85%)
器具相当 CDM-TC 35W 器具相当
電圧範囲 100-242V
演色性 Ra 85
カットオフ角 30 °
【施工・機能】
その他仕様 枠：アルミダイキャスト（白艶消）
コーン：アルミ（鏡面マット仕上）
電源ユニット別売（別置形）
断熱施工不可
LED交換不可
断熱施工 断熱施工不可
注意事項 ※天井面より140mm以内に障害物がある場合は取付できません。
後継品を見る 代替品を探す My品番リストに登録する 照度計算をする
ダウンロード
画像 姿図(dxf) 仕様図 取説

[ERD9812W_FX433N.jpg]をダウンロードします
DXF 姿図[ERD9812W_FX433N.dxf]をダウンロードします
DWG 姿図[ERD9812W_FX433N.dwg]をダウンロードします 		ERD9812W-K
仕様図[ERD9812W-K.pdf]をダウンロードします
 ERD9812W-T
表示 取説[ERD9812W-T.pdf]をダウンロードします
影絵 rfaﾌｧｲﾙ 配光 備考

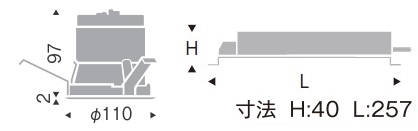

ERD9812W_FX433N_size.jpg_size.jpg [ERD9812W_FX433N_size.jpg]をダウンロードします
rfaﾌｧｲﾙ[ERD9812W_FX433N.rfa]をダウンロードします
 取付可能オプション

消費電力 VA 器具光束 角度 調光 Ra 色温度 備考
100V時：22.8 W
200V時：22.6 W 		100V時：23.1 VA
200V時：24.8 VA 		2848 lm
58
2無線調光
 85 6500-2700K 登録日：2024/05/25
